ZMD氟塑料自吸式磁力泵

ZMD氟塑料自吸式磁力泵
ZMD氟塑料自吸式磁力泵广泛适用于石油化工、有色金属冶炼农药、制酸制碱、造纸、酸洗工艺、稀土分离、电镀、电子,化成箔等行业,是目前磁力泵品种中结构最新颖的产品,高效节能、安全实用。
使用温度:-30℃-120℃。
设计特点:
ZMD系列自吸式磁力泵,集合了磁力泵的所有优良特性,且优势即可以自吸,一般自吸高度可达2-4米,充分结合了自吸泵和磁力泵的所有优点,既具有自吸功能,又取消了轴封,利用磁力偶合间接传动,消除了滴漏的现象。是输送易燃、易爆、易挥发、强腐蚀、强渗透性高危化学介质理想的选择。根据所输送介质的特性,如介质比重、腐蚀性等可选用不用材质的泵主轴材料,如输送氢氟酸和有机溶剂可选用无压烧结碳化硅主轴或99.99%氧化铝陶瓷主轴。
ZMD系列磁力驱动泵采用最新材料制成的隔离套具有高强度的力学性能,消除了一般磁力泵具有的磁涡流现象。
ZMD系列磁力驱动泵采用独特的后拉式结构,整机过流部分只有5个部件总成组合而成,一人便可以很轻松地进行内部检修和零件更换,无需拆卸管道,大大方便了日常的检修和保养工作。

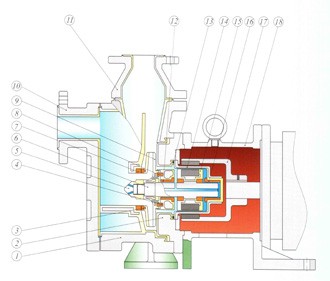

结构与材料:

1 泵 体 钢衬F46
2 泵 盖 钢衬F46
3 叶轮前口环 填充F4
4 止退环 碳化硅或氧化铝陶瓷
5 叶轮螺母 填充F4
6 主 轴 碳化硅或氧化铝陶瓷
7 静 环 碳化硅或氧化铝陶瓷
8 叶轮后口环 填充F4
9 叶 轮 氟塑料合金
10 前 盖 钢衬F46
11 出口法兰 钢衬F46
12 前轴承 填充F4
13 隔套密封圈 氟橡胶
14 隔离套组合 F46/加强套
15 转 子 F46/高性能磁钢
16 后轴承 填充F4 17 外 磁 高性能稀土永磁体 18 支架 HT200
型号意义:
性能与参数:
使用温度:-30℃-120℃。
设计特点:
ZMD系列自吸式磁力泵,集合了磁力泵的所有优良特性,且优势即可以自吸,一般自吸高度可达2-4米,充分结合了自吸泵和磁力泵的所有优点,既具有自吸功能,又取消了轴封,利用磁力偶合间接传动,消除了滴漏的现象。是输送易燃、易爆、易挥发、强腐蚀、强渗透性高危化学介质理想的选择。根据所输送介质的特性,如介质比重、腐蚀性等可选用不用材质的泵主轴材料,如输送氢氟酸和有机溶剂可选用无压烧结碳化硅主轴或99.99%氧化铝陶瓷主轴。
ZMD系列磁力驱动泵采用最新材料制成的隔离套具有高强度的力学性能,消除了一般磁力泵具有的磁涡流现象。
ZMD系列磁力驱动泵采用独特的后拉式结构,整机过流部分只有5个部件总成组合而成,一人便可以很轻松地进行内部检修和零件更换,无需拆卸管道,大大方便了日常的检修和保养工作。
结构与材料:

1 泵 体 钢衬F46
2 泵 盖 钢衬F46
3 叶轮前口环 填充F4
4 止退环 碳化硅或氧化铝陶瓷
5 叶轮螺母 填充F4
6 主 轴 碳化硅或氧化铝陶瓷
7 静 环 碳化硅或氧化铝陶瓷
8 叶轮后口环 填充F4
9 叶 轮 氟塑料合金
10 前 盖 钢衬F46
11 出口法兰 钢衬F46
12 前轴承 填充F4
13 隔套密封圈 氟橡胶
14 隔离套组合 F46/加强套
15 转 子 F46/高性能磁钢
16 后轴承 填充F4 17 外 磁 高性能稀土永磁体 18 支架 HT200
型号意义:
50 ZMD - 32 F | |||
50 | 泵进口直径是50mm | 32 | 泵的扬程为32m |
ZMD | 自吸式磁力驱动泵代码 | F | 泵过流部件材质为氟塑料 |
性能与参数:
型 号 |
流 量 (m3/h) |
扬 程 (m) |
电机功率 (KW) |
汽蚀余量(m) | 口径 |
效 率 (%) |
重量 (Kg) |
|
进口(mm) | 出口(mm) | |||||||
40ZMD-34F | 3 | 34 | 4 | 3.0 | 40 | 25 | 16 | 110 |
40ZMD-32F | 6 | 32 | 4 | 3.0 | 26 | 110 | ||
40ZMD-28F | 10 | 28 | 4 | 3.0 | 24 | 110 | ||
50ZMD-34F | 8 | 34 | 5.5 | 3.0 | 50 | 50 | 25 | 188 |
50ZMD-32F | 15 | 32 | 5.5 | 3.0 | 44 | 188 | ||
50ZMD-28F | 20 | 28 | 5.5 | 3.0 | 44 | 188 | ||
50ZMD-49F | 8 | 49 | 7.5 | 3.5 | 21 | 188 | ||
50ZMD-48F | 12.5 | 48 | 7.5 | 3.5 | 35 | 188 | ||
50ZMD-47F | 15 | 47 | 7.5 | 3.5 | 40 | 188 | ||
65ZMD-34F | 20 | 34 | 7.5 | 3.5 | 65 | 50 | 40 | 200 |
65ZMD-32F | 30 | 32 | 7.5 | 3.5 | 52 | 200 | ||
65ZMD-28F | 35 | 28 | 7.5 | 3.5 | 48 | 200 | ||
65ZMD-45F | 20 | 45 | 11 | 4.5 | 65 | 40 | 40 | 290 |
65ZMD-45F | 25 | 45 | 11 | 4.5 | 44 | 290 | ||
65ZMD-40F | 35 | 40 | 11 | 4.5 | 53 | 290 | ||
80ZMD-34F | 35 | 34 | 11 | 3.5 | 80 | 65 | 50 | 280 |
80ZMD-32F | 60 | 32 | 11 | 3.5 | 55 | 280 | ||
80ZMD-28F | 65 | 28 | 11 | 3.5 | 50 | 280 | ||
80ZMD-46F | 35 | 46 | 18.5 | 4.5 | 80 | 50 | 38 | 320 |
80ZMD-45F | 50 | 45 | 18.5 | 3.5 | 50 | 320 | ||
80ZMD-40F | 60 | 40 | 18.5 | 3.5 | 48 |
320 |
